固控设备的组成及完整工作原理（油田标准）

固控设备是由一级净化振动筛，二级净化除气器，三级净化除砂器，四级净化除泥器和五级净化离心机组成

钻井液固控系统是石油钻井、深井、页岩气钻井的核心配套系统，行业正规标准为五级净化工艺，遵循“先除杂、再除气、逐级精细过滤”的作业逻辑，从粗到细、从气到固，全方位恢复钻井液性能，保障井下安全、稳定泥浆比重、减少井下复杂情况。

完整五级净化顺序（油田通用标配）：振动筛 → 真空除气器 → 除砂器 → 除泥器 → 卧式离心机

固控设备的组成之一：一级净化：钻井液振动筛（粗固筛分）

振动筛是泥浆第一道关口，承担全系统最大固控工作量，负责清除74μm以上大块岩屑、碎石、粗颗粒，整体承担80%以上固相清除量。
钻井泥浆从井口返回泥浆罐后，首先进入振动筛，依靠高频振动将大颗粒岩屑筛除，干净泥浆落入下层罐。振动筛主要解决大块废渣堆积问题，保护后端所有精密固控设备，避免大颗粒堵塞旋流器、磨损离心机。
市政钻井、浅井可简化设备，但油田深井必须保留，是不可省略的第一道工序

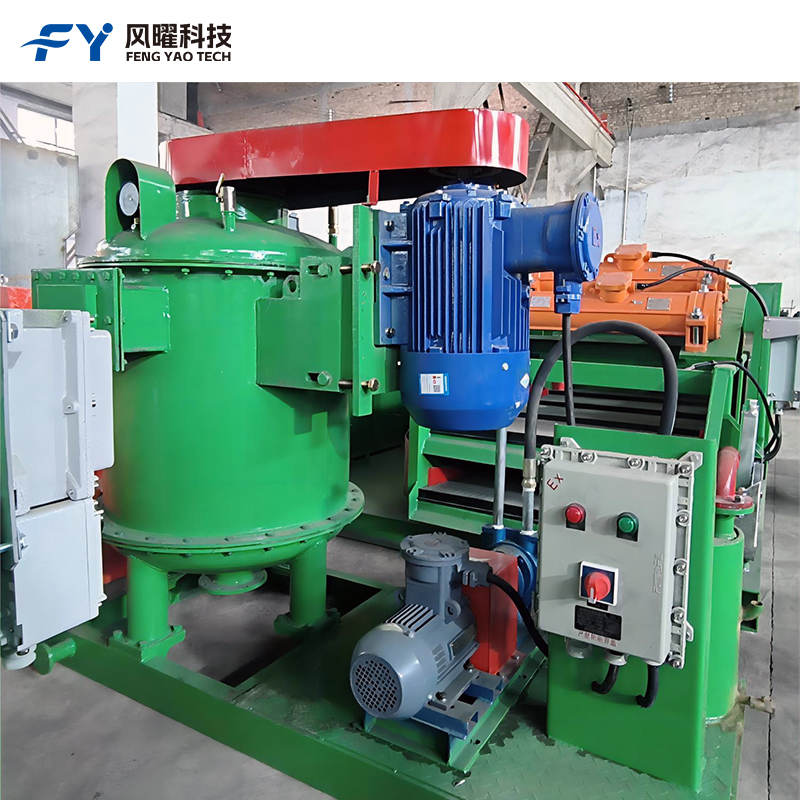

二级净化：真空除气器（气侵处理，五级核心区别）

 四级固控无此工序，油田五级固控核心标准就是单独设立除气工序。
钻井过程中井下天然气、空气容易侵入泥浆，造成泥浆气侵、密度不稳、黏度异常，严重会引发井涌、井喷、液面不稳等重大风险。
真空除气器利用负压真空原理，将混入泥浆中的游离气体、侵入气体彻底分离排出，稳定钻井液密度与性能，保证井下压力平衡。
所有气层井、深井、高压井必须启用二级除气，普通浅层工程井可根据工况关闭，但正规成套固控系统均标配该设备

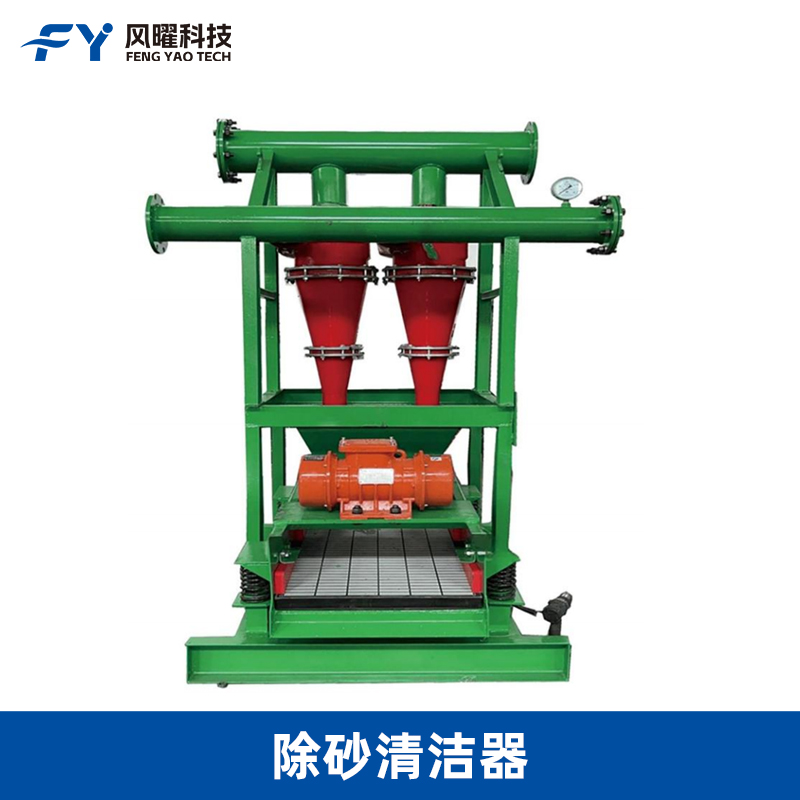

三级净化：除砂器（粗砂分离）

经过除气后的泥浆进入除砂旋流器，依靠水力离心原理，在标准工作压力0.25–0.35MPa下，分离44μm～74μm粗砂颗粒。
除砂器主要去除筛网无法过滤的细粗砂，减轻后续除泥器和离心机负荷，稳定泥浆含砂量，防止砂粒磨损泥浆泵、钻具、管路。

四级净化：除泥器（细泥净化）

泥浆进入除泥器，工作压力提升至0.35–0.45MPa，针对8μm～44μm细泥、细粉砂进行精细分离。
除泥器是改善泥浆黏度、降低固相含量的关键设备，可大幅优化钻井液流变性，提升钻井速度，减少泥质固相堆积导致的泥浆变稠、失水超标问题。

五级净化：卧式离心机（终极精控）

离心机为固控系统最后一道深度净化工序，高速离心分离1.5μm～8μm超细惰性固相。
主要作用：剔除泥浆中难以过滤的超细粉尘、细固相，严控泥浆低密度固相含量，保障深井、定向井、水平井钻井液性能稳定，满足高难度钻井工艺要求。

整套系统工作逻辑总结

五级净化层层递进：筛大块→除气体→除粗砂→除细泥→除超细粉，气固全维度净化，是中石油、中石化钻井项目的唯一标准成套工艺。
